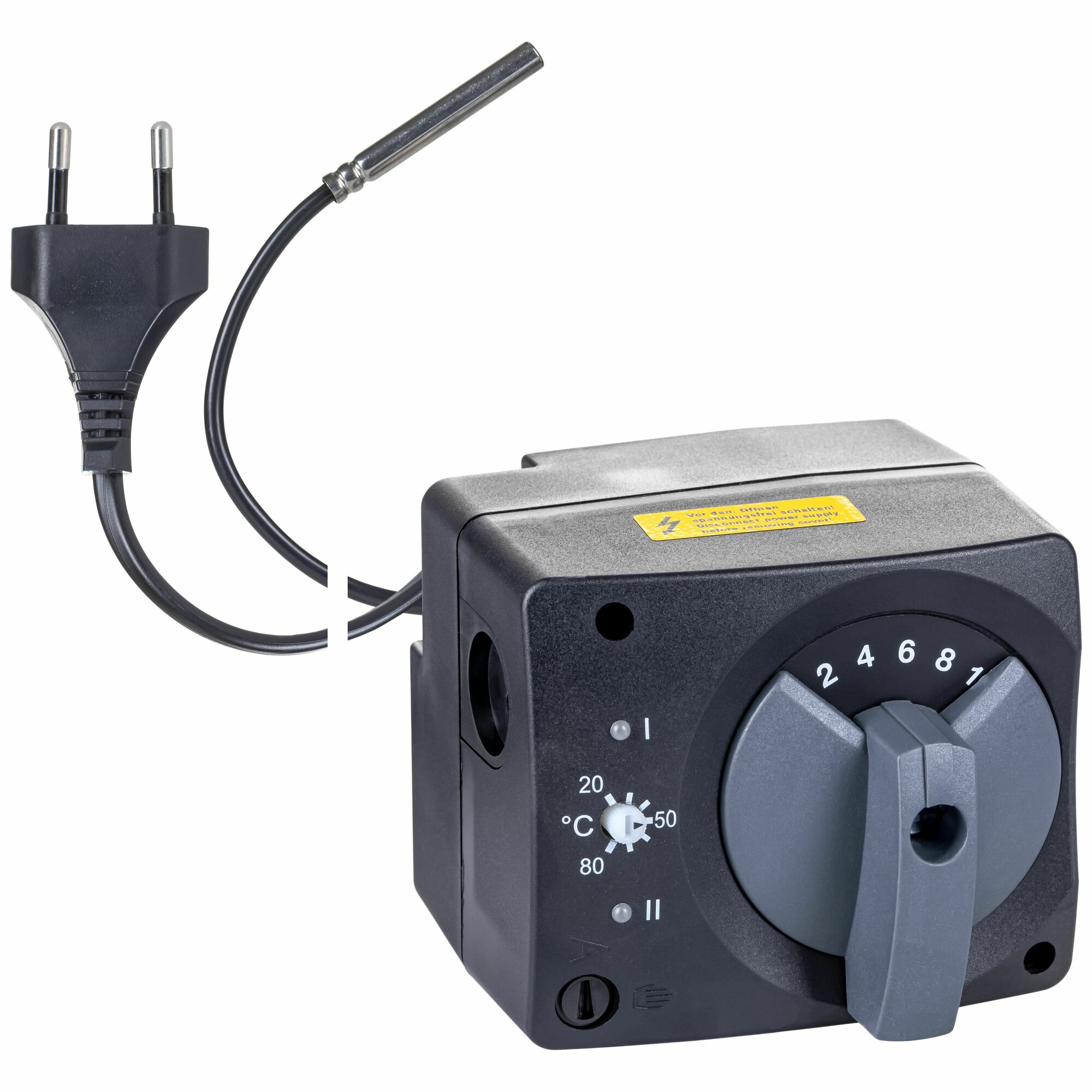

Siłownik MP 10 CR z wbud. reg.
|
| Siłowniki z wbudowanym regulatorem stałotemperaturowym MP 10 CR znajdują zastosowanie w instalacjach centralnego ogrzewania z zaworem mieszającym. Siłownik utrzymuje stałą temperaturę medium obiegu grzewczego. Poprzez wbudowany przełącznik DIP (znajdujący się pod obudową siłownika) mamy możliwość wyboru dodatkowych funkcji takich jak: - kierunek obrotu siłownika, - minimalna graniczna temperatura - do wyboru +60 lub +70°C, - maksymalna graniczna temperatura - +55°C, - ochrony mieszacza przed zablokowaniem. Do pracy urządzenia nie są wymagane żadne zewnętrzne regulatory. Pracę siłownika tzn. kierunek obrotu siłownika sygnalizują diody LED. Na życzenie siłownik można zamontować na zaworach mieszających innych firm (patrz poniżej). |
|
Typ |
Nr artykułu |
|---|---|
| Siłownik z wbudowanym regulatorem stałotemperaturowym MP 10 CR z adapterem A 101 | 401051 |
| Adapter A 101 dla mieszaczy MIX M, MIX MT WOMIX - wyposażenie fabryczne | 401101 |
| Adapter A 062 dla mieszaczy WITA Minimix und Typ H, Meibes V6 | 401062 |
| Adapter A 063 dla mieszaczy Meibes V7 | 401063 |
| Adapter A 064 dla mieszaczy ESBE, Danfoss | 401064 |
| Adapter A 065 dla mieszaczy ESBE, Danfoss VRG, VRB | 401065 |
Dane techniczne:
| Napięcie zasilania: | 230 V, +/- 15V, 50/60 Hz |
| Pobór mocy: | 3,5 VA |
| Podłączenie: | wtyczka 230 V |
| Moment obrotowy: | 10 Nm - dla nap. nominalnego |
| Kąt obrotu: | 90° |
| Czas obrotu o kąt 90 stopni: | 135 sekund |
| Klasa ochrony: | II |
| Stopień ochrony: | IP 40 |
| Czujnik temp. zasilania: | NTC, 8,5kΩ dla + 25°C, dł. 1 m |
| Maksymalna temperatura pomiaru: | 110°C |
| Zakres regulacji temp. dla ogrzewania: | 20 - 80 °C |
| Temp. graniczna maksymalna | +55 °C |
| Temp. graniczna minimalna | +60 °C lub +70 °C |
Schemat podłączenia siłownika MP 10 CR:
