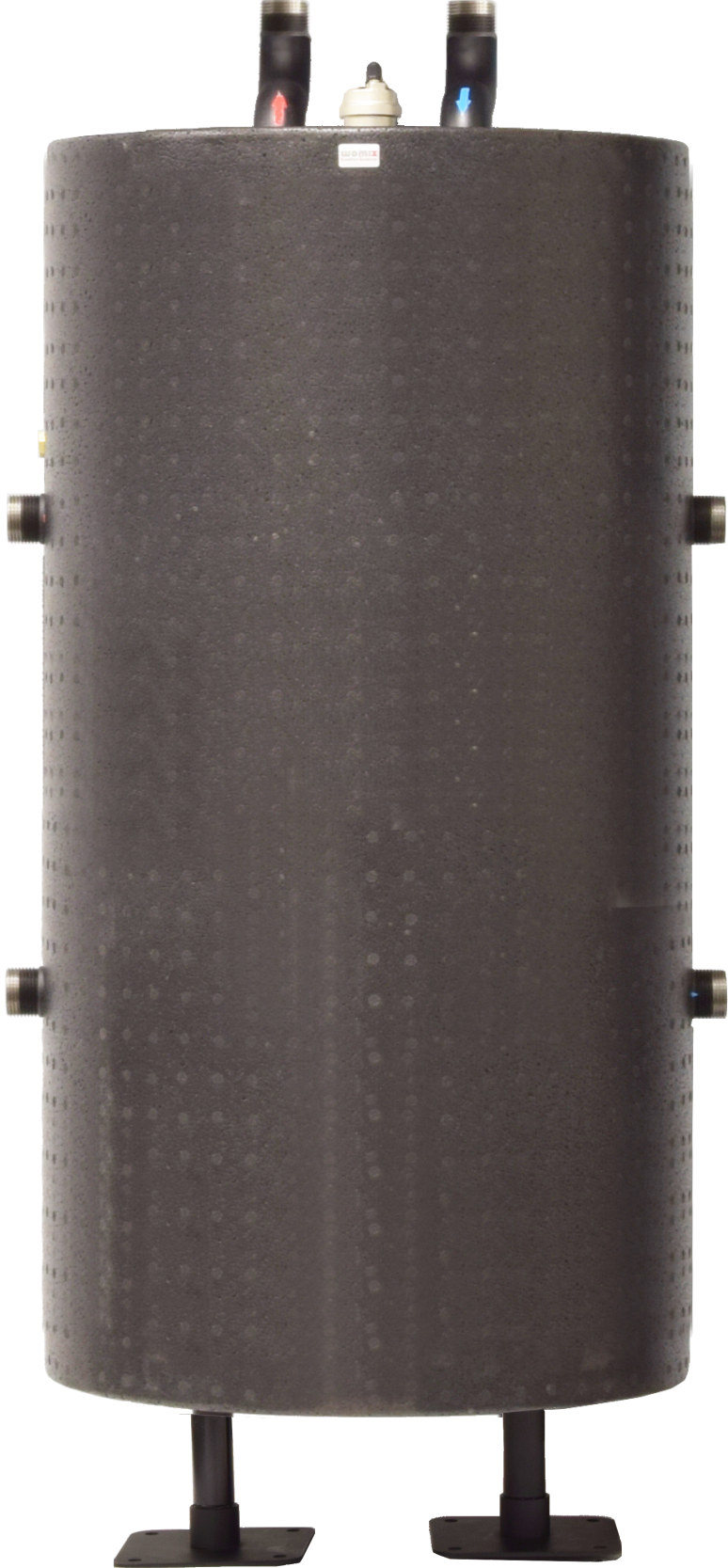

Sprzęgło akumulacyjne wielostrefowe MULTI-ZONER

Sprzęgło akumulacyjne wielostrefowe MULTI-ZONER wykonane zostało ze stali. Pełni ono rolę zbiornika i sprzęgła hydraulicznego z wyjściem na instalację centralnego ogrzewania. Jego zadaniem jest ułatwienie pracy pompy ciepła w celu pokrycia zapotrzebowania na ciepło z optymalną modulacją oraz pokrycie obciążeń szczytowych przy wsparciu pomocniczego źródła ciepła. Odpowiednie rozmieszczenie podłączeń oraz przegrody zapewnia prawidłowe rozwarstwienie płynu oraz utrzymanie odpowiedniej różnicy między dwoma poziomami temperatury. Średnica oraz rozstaw przyłączy pozwala na bezpośrednie podłączenie grup pompowych DN 25 w dowolnej konfiguracji dająć możliwość obsługi wielu obiegów grzewczych po zastosowaniu rozdzielacza grup pompowych C 60 lub C 70. Sprzęgła występują w dwóch wersjach pojemności 45 L oraz 70 L, a każde z nich ma możliwość podłączenia 2 źródeł ciepła. Dodatkowa mufa pozwala na zastosowanie wkładu magnetycznego MS 150 - DN 15. Produkt zawiera izolację, odpowietrznik automatyczny, tuleję dla czujnika temperatury, zawór spustowy oraz stopy montażowe.

Dane techniczne:
Pojemność całkowita: 45 L lub 70 L (w zależności od modelu)
Izolacja: EPP czarna
Maksymalne ciśnienie: 6 bar
Maksymalna temperatura: 95 °C
Średnica przyłączy:strona źródła ciepła: 1” GZ
strona obiegów grzewczych:   1” GZ
Rozstaw przyłączy:strona źródła ciepła: 350 mm
strona obiegów grzewczych: 125 mm




Wkład magnetyczny MS 150 - DN 15 wyposażony jest w tulejkę z magnesem neodymowym.


Dane techniczne:
Materiał:                mosiądz
Magnes:                neodymowy 12000 G




Typ

Nr katalogowy

Sprzęgło akumulacyjne wielostrefowe MULTI-ZONER 45
606795
Sprzęgło akumulacyjne wielostrefowe MULTI-ZONER 70
606796
Uchwyty do montażu sprzęgła na ścianie
606799
Wkład magnetyczny MS 150 - DN 15 607250
